کانال برگشت داکت اسپلیت در سقفهای بلند؛ چرا و چگونه؟
کانال برگشت داکت اسپلیت در سقفهای بلند؛ چرا و چگونه؟
در اجرای سیستمهای تهویه مطبوع، یکی از موضوعاتی که تأثیر مستقیمی بر عملکرد داکت اسپلیت دارد، طراحی صحیح مسیر برگشت هوا است. این موضوع در فضاهایی که ارتفاع سقف زیادی دارند اهمیت بیشتری پیدا میکند؛ زیرا حجم هوای داخل فضا افزایش یافته و نحوه حرکت و لایهبندی هوا میتواند روی آسایش حرارتی و راندمان سیستم تأثیر بگذارد.
در چنین پروژههایی این سؤال مطرح میشود که چرا بهجای مکش مستقیم هوا از زیر دستگاه داکت اسپلیت، از کانال برگشت هوا استفاده میشود؟ آیا مکش از زیر دستگاه اشتباه است؟ محل مناسب دریچه برگشت کجاست و کانال برگشت چه تأثیری بر عملکرد سیستم دارد؟
در این مقاله بهصورت تخصصی بررسی میکنیم که کانال برگشت داکت اسپلیت در سقفهای بلند چه کاربردی دارد، چه زمانی ضروری یا مفید است و در طراحی آن باید به چه نکاتی توجه کرد.
کانال برگشت داکت اسپلیت چیست؟
داکت اسپلیت برای سرمایش یا گرمایش، هوای داخل ساختمان را از طریق مسیر برگشت دریافت کرده، پس از عبور هوا از فیلتر و کویل، آن را مجدداً از طریق کانالهای رفت در فضای موردنظر توزیع میکند.

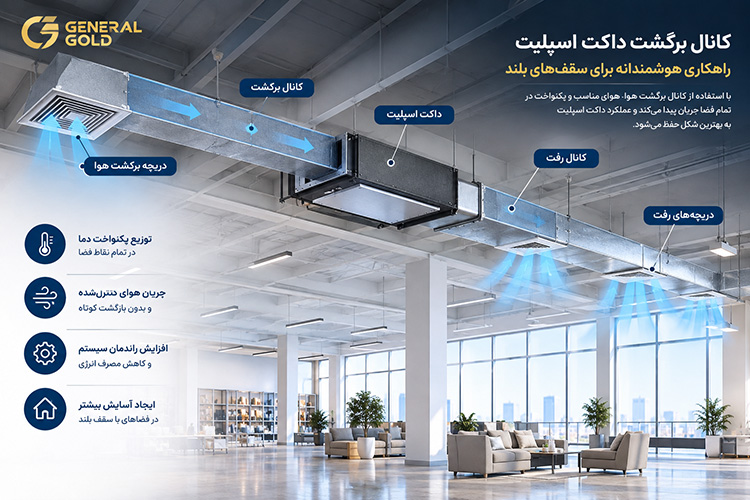

بهصورت ساده، گردش هوا در سیستم به شکل زیر است:
فضای داخلی → دریچه برگشت → کانال برگشت → داکت اسپلیت → کانال رفت → دریچههای رفت → فضای داخلی
بنابراین کانال برگشت صرفاً یک مسیر برای مکش هوا نیست؛ بلکه یکی از اجزای مهم در ایجاد یک مدار گردش هوای کنترلشده محسوب میشود.
محل دریچه برگشت و نحوه اتصال آن به دستگاه باید بهگونهای انتخاب شود که هوای مناسب از فضای تحت تهویه جمعآوری شود و جریان هوا در کل فضا به شکل مطلوب برقرار باشد.
چرا کانال برگشت در سقفهای بلند اهمیت بیشتری دارد؟
هرچه ارتفاع سقف افزایش پیدا کند، حجم هوای داخل فضا بیشتر میشود. از طرف دیگر، اختلاف دمای هوا در ارتفاعهای مختلف نیز میتواند بیشتر شود.
برای مثال در یک سالن با ارتفاع زیاد، هوای گرم تمایل دارد در قسمتهای بالاتر تجمع پیدا کند. این پدیده که به آن لایهبندی حرارتی یا Thermal Stratification گفته میشود، باعث میشود دمای هوا در ارتفاعهای مختلف یکسان نباشد.
در چنین شرایطی، محل مکش داکت اسپلیت اهمیت زیادی دارد.
اگر طراحی برگشت بهدرستی انجام نشود، ممکن است سیستم هوایی را دریافت کند که نماینده شرایط واقعی قسمت مورد استفاده فضا نیست.
به همین دلیل در ساختمانهایی با سقف بلند، معمولاً محل دریچه برگشت با دقت بیشتری تعیین شده و در بسیاری از پروژهها استفاده از کانال برگشت داکت اسپلیت راهکار مناسبی برای کنترل مسیر جریان هواست.
آیا مکش داکت اسپلیت از زیر دستگاه اشتباه است؟
خیر.
این تصور که مکش از زیر دستگاه همیشه اشتباه است، از نظر فنی صحیح نیست.
در بسیاری از پروژهها میتوان هوای برگشت را مستقیماً از زیر دستگاه دریافت کرد؛ اما مناسب بودن این روش به محل نصب دستگاه، ارتفاع سقف، حجم فضا، محل دریچههای رفت، نحوه توزیع هوا و شرایط حرارتی ساختمان بستگی دارد.
مشکل زمانی ایجاد میشود که دستگاه در ارتفاع بالا نصب شده و مکش مستقیم از زیر آن باعث شود مسیر گردش هوا به شکل مطلوبی در کل فضا برقرار نشود.
در این شرایط ممکن است بخشی از هوای خروجی دستگاه در نزدیکی آن باقی بماند و دوباره به سمت ورودی دستگاه کشیده شود؛ در حالی که هوای قسمتهای دیگر فضا به اندازه کافی وارد چرخه تهویه نمیشود.
به این پدیده میتوان بهعنوان نوعی کوتاهشدن مسیر جریان هوا یا Short-Circuiting نگاه کرد.
مشکل اصلی مکش مستقیم از زیر دستگاه در سقفهای بلند چیست؟
فرض کنید یک داکت اسپلیت در فضای بالای سقف کاذب یا نزدیک سقف یک سالن بلند نصب شده است.
دستگاه هوای سرد را از طریق کانالهای رفت وارد فضا میکند. اگر دریچههای رفت و برگشت در موقعیت نامناسبی نسبت به یکدیگر قرار گرفته باشند، بخشی از هوای خروجی ممکن است سریعاً به سمت دریچه برگشت حرکت کند.
در نتیجه، هوایی که به دستگاه برمیگردد لزوماً نماینده شرایط حرارتی کل فضای موردنظر نیست.
این موضوع میتواند پیامدهایی مانند موارد زیر داشته باشد:
-
کاهش یکنواختی دما
-
ایجاد نقاط گرم و سرد
-
افزایش زمان رسیدن فضا به دمای مطلوب
-
کاهش کیفیت توزیع هوا
-
افزایش احتمال کارکرد نامناسب سیستم
-
و در برخی شرایط افزایش مصرف انرژی
البته میزان تأثیر هرکدام از این موارد به طراحی کلی سیستم بستگی دارد و نمیتوان صرفاً با مشاهده وجود یا عدم وجود کانال برگشت درباره راندمان یک پروژه قضاوت کرد.
لایهبندی حرارتی در فضاهای با سقف بلند چیست؟
یکی از مهمترین دلایل توجه به مسیر برگشت هوا در سقفهای بلند، لایهبندی حرارتی است.
هوای گرم چگالی کمتری دارد و تمایل دارد به سمت بالا حرکت کند. در نتیجه در ساختمانهایی با ارتفاع زیاد ممکن است اختلاف دما بین قسمت نزدیک کف و قسمت نزدیک سقف ایجاد شود.
این مسئله در فضاهایی مانند موارد زیر اهمیت بیشتری دارد:
-
سالنهای صنعتی
-
سولهها
-
انبارها
-
فروشگاههای بزرگ
-
نمایشگاهها
-
سالنهای ورزشی
-
لابیهای مرتفع
-
رستورانها و تالارهای بزرگ
-
فضاهای تجاری با سقف بلند
اگر محل برگشت هوا بدون توجه به این شرایط انتخاب شود، سیستم ممکن است نتواند کنترل دمای مطلوبی در ناحیهای که افراد حضور دارند ایجاد کند.
کانال برگشت چگونه به بهبود عملکرد داکت اسپلیت کمک میکند؟
هدف اصلی کانال برگشت این است که مسیر حرکت هوای برگشتی را کنترل و محل دریافت هوا را به نقطه مناسب منتقل کند.
برای مثال، ممکن است طراح تشخیص دهد که دریچه برگشت باید در بخشی از فضا قرار گیرد که شرایط دمایی آن برای کنترل سیستم مناسبتر است.
در این حالت، هوا از طریق دریچه برگشت وارد کانال شده و از طریق کانال به ورودی داکت اسپلیت منتقل میشود.
این روش به طراح اجازه میدهد که محل مکش را مستقل از محل نصب دستگاه انتخاب کند.
به عبارت دیگر:
محل نصب داکت اسپلیت الزاماً نباید همان محل مناسب برای مکش هوا باشد.
این نکته در پروژههایی که دستگاه در فضای سقف کاذب یا در نقطهای دور از محدوده اصلی استفاده قرار گرفته، اهمیت زیادی دارد.
آیا دریچه برگشت باید پایین باشد یا بالا؟
پاسخ این سؤال به نوع سیستم و شرایط فضا بستگی دارد.
نمیتوان یک ارتفاع ثابت را برای تمام پروژهها بهعنوان محل صحیح دریچه برگشت تعیین کرد.
در طراحی باید مواردی مانند نوع کاربری، ارتفاع سقف، الگوی توزیع هوا، بار حرارتی، محل منابع گرما، موقعیت افراد و مبلمان و همچنین نوع دریچه رفت بررسی شود.
در برخی فضاها ممکن است برگشت از ارتفاع پایینتر نتیجه بهتری ایجاد کند و در برخی شرایط، محل دیگری برای برگشت مناسبتر باشد.
بنابراین عبارتهایی مانند «همیشه برگشت باید پایین باشد» یا «همیشه برگشت باید نزدیک سقف باشد» از نظر طراحی مهندسی قابل تعمیم به همه پروژهها نیستند.
رابطه کانال رفت و برگشت داکت اسپلیت
یکی از مهمترین نکات در طراحی سیستم داکت اسپلیت، بررسی همزمان کانال رفت و برگشت است.
نمیتوان کانال برگشت را بهصورت مستقل از کانال رفت طراحی کرد.
مسیر رفت باید هوا را به شکل مناسب در فضای موردنظر توزیع کند و مسیر برگشت نیز باید هوا را به سمت دستگاه هدایت کند.
اگر این دو مسیر نسبت به یکدیگر بهدرستی طراحی نشوند، ممکن است مشکلاتی مانند موارد زیر ایجاد شود:
۱. پرتاب نامناسب هوا
هوا به محدوده موردنظر نمیرسد یا سرعت آن در نقاط مختلف نامتعادل میشود.
۲. برگشت سریع هوای تازهتوزیعشده
هوای خروجی ممکن است قبل از اختلاط مناسب با هوای اتاق به سمت برگشت حرکت کند.
۳. ایجاد نقاط گرم و سرد
برخی قسمتهای فضا دمای مطلوب دارند و قسمتهای دیگر همچنان گرم یا سرد باقی میمانند.
۴. افزایش صدای سیستم
سرعت بالای هوا در کانال یا دریچه نامناسب میتواند باعث افزایش صدای سیستم شود.
اهمیت سایز کانال برگشت داکت اسپلیت
یکی از اشتباهات رایج در اجرای داکت اسپلیت، کوچک در نظر گرفتن کانال برگشت است.
کانال برگشت باید بتواند حجم هوای موردنیاز دستگاه را با افت فشار مناسب منتقل کند.
اگر سطح مقطع کانال کمتر از مقدار موردنیاز باشد، سرعت هوا افزایش پیدا میکند و این موضوع میتواند باعث افزایش افت فشار و صدا شود.
در نتیجه، صرفاً ایجاد یک کانال برگشت کافی نیست؛ بلکه ابعاد، مسیر، تعداد زانوها، اتصالات و افت فشار کانال نیز باید در طراحی مورد توجه قرار گیرد.
ابعاد دقیق کانال باید بر اساس دبی هوای دستگاه و روش طراحی سیستم تعیین شود و نمیتوان یک اندازه ثابت را برای همه داکت اسپلیتها پیشنهاد کرد.
آیا کانال برگشت باعث کاهش مصرف برق میشود؟
بهصورت مستقیم نمیتوان گفت که صرفاً نصب کانال برگشت باعث کاهش مصرف برق میشود.
اما طراحی صحیح مسیر برگشت میتواند به بهبود عملکرد سیستم کمک کند.
اگر هوای برگشتی به شکل مناسبی به دستگاه برسد و توزیع هوا در فضا صحیح باشد، سیستم میتواند شرایط حرارتی موردنظر را بهتر کنترل کند.
در مقابل، اگر کانال برگشت دارای افت فشار زیاد باشد، مسیر آن نامناسب طراحی شود یا ظرفیت آن با دستگاه هماهنگ نباشد، حتی میتواند عملکرد سیستم را تحت تأثیر منفی قرار دهد.
بنابراین هدف اصلی از طراحی کانال برگشت، ایجاد یک مسیر هوای مناسب و متعادل است، نه صرفاً کاهش مصرف انرژی.
کانال برگشت داکت اسپلیت در سوله و سالنهای صنعتی
در سولهها و سالنهای صنعتی، مسئله ارتفاع سقف اهمیت بیشتری پیدا میکند.
در این ساختمانها ممکن است ارتفاع به چندین متر برسد و اختلاف دمای قابلتوجهی بین ارتفاعهای مختلف ایجاد شود.
از طرف دیگر، محل حضور کارکنان معمولاً در ارتفاع پایینتری از سقف قرار دارد.
به همین دلیل طراحی سیستم تهویه باید با توجه به زون اشغالشده یا Occupied Zone انجام شود.
در چنین پروژههایی، بررسی محل نصب دستگاه، دریچههای رفت، دریچههای برگشت و نحوه حرکت هوا اهمیت بسیار زیادی دارد.
در برخی شرایط نیز ممکن است علاوه بر داکت اسپلیت، استفاده از تجهیزات یا راهکارهای دیگری برای کنترل لایهبندی حرارتی لازم باشد.
کانال برگشت در داکت اسپلیت سقف کاذب
یکی از رایجترین کاربردهای کانال برگشت در ساختمانهای اداری، تجاری و مسکونی، زمانی است که دستگاه داکت اسپلیت در فضای سقف کاذب قرار میگیرد.
در این حالت معمولاً دو سناریو وجود دارد:
سناریوی اول: برگشت مستقیم
دریچه برگشت نزدیک دستگاه قرار گرفته و هوا بدون یک کانال طولانی وارد دستگاه میشود.
این روش در شرایط مناسب میتواند سادهتر و کمهزینهتر باشد.
سناریوی دوم: برگشت کانالی
دریچه برگشت در محل دیگری قرار گرفته و توسط کانال به ورودی دستگاه متصل میشود.
مزیت این روش این است که طراح میتواند محل دریافت هوای برگشتی را بهتر کنترل کند.
انتخاب بین این دو روش باید بر اساس نقشه معماری و محاسبات تهویه انجام شود.
اشتباهات رایج در اجرای کانال برگشت داکت اسپلیت
۱. انتخاب محل برگشت بدون توجه به دریچههای رفت
محل برگشت باید در ارتباط با الگوی توزیع هوای رفت بررسی شود.
۲. استفاده از کانال برگشت با ابعاد نامناسب
کوچک بودن کانال میتواند باعث افزایش سرعت هوا و افت فشار شود.
۳. مسیر طولانی و پرپیچوخم
هرچه مسیر کانال پیچیدهتر باشد، افت فشار بیشتری ایجاد میشود.
۴. بیتوجهی به عایقکاری
در صورت عبور کانال برگشت از فضای گرم یا غیرشرایطی، عایقکاری مناسب اهمیت پیدا میکند.
۵. طراحی صرفاً بر اساس محل نصب دستگاه
محل نصب دستگاه نباید تنها معیار تعیین محل دریچه برگشت باشد.
۶. نادیده گرفتن صدای جریان هوا
سرعت زیاد هوا در کانال یا دریچه میتواند باعث ایجاد صدای آزاردهنده شود.
برای طراحی کانال برگشت داکت اسپلیت چه اطلاعاتی لازم است؟
برای طراحی اصولی، بهتر است حداقل اطلاعات زیر در اختیار طراح تأسیسات باشد:
-
ابعاد و مساحت فضا
-
ارتفاع سقف
-
کاربری ساختمان
-
تعداد افراد
-
موقعیت پنجرهها
-
جهت جغرافیایی
-
میزان تابش خورشید
-
بارهای حرارتی داخلی
-
ظرفیت داکت اسپلیت
-
محل نصب دستگاه
-
محل دریچههای رفت
-
محل احتمالی دریچههای برگشت
-
طول و مسیر کانال
-
محدودیتهای معماری و سقف کاذب
با استفاده از این اطلاعات میتوان مسیر مناسب رفت و برگشت هوا را طراحی کرد.
آیا اجرای کانال برگشت برای تمام داکت اسپلیتها ضروری است؟
خیر.
کانال برگشت در همه پروژهها الزاماً به یک شکل اجرا نمیشود.
در یک فضای کوچک با ارتفاع معمولی، ممکن است برگشت مستقیم از طریق دریچه نزدیک دستگاه کاملاً مناسب باشد.
اما در فضاهای بزرگ، چندزون، دارای سقف بلند یا دارای محدودیتهای معماری، طراحی کانال برگشت میتواند اهمیت بیشتری پیدا کند.
بنابراین سؤال درست این نیست که:
«آیا داکت اسپلیت حتماً به کانال برگشت نیاز دارد؟»
بلکه باید پرسید:
«با توجه به هندسه فضا و نحوه توزیع هوا، بهترین روش برگشت هوا چیست؟»
این دیدگاه باعث میشود طراحی سیستم بر اساس شرایط واقعی پروژه انجام شود.
جمعبندی؛ کانال برگشت داکت اسپلیت در سقفهای بلند
در فضاهایی با سقف بلند، کنترل مسیر گردش هوا اهمیت زیادی دارد. افزایش حجم فضا و احتمال ایجاد لایهبندی حرارتی باعث میشود محل مکش هوا به اندازه محل پرتاب هوا اهمیت داشته باشد.
کانال برگشت داکت اسپلیت این امکان را فراهم میکند که محل دریافت هوای برگشتی مستقل از محل نصب دستگاه انتخاب شود و در صورت طراحی صحیح، به ایجاد گردش هوای مناسبتر در فضا کمک کند.
با این حال، استفاده از کانال برگشت بهتنهایی تضمینکننده عملکرد مناسب سیستم نیست. ابعاد کانال، افت فشار، محل دریچه برگشت، محل دریچههای رفت، ظرفیت دستگاه و شرایط معماری همگی باید در کنار یکدیگر بررسی شوند.
بنابراین در پروژههای دارای سقف بلند، بهجای اجرای یک الگوی ثابت، بهتر است مسیر رفت و برگشت داکت اسپلیت بهصورت یک سیستم یکپارچه طراحی شود.
سوالات متداول
آیا مکش داکت اسپلیت از زیر دستگاه اشتباه است؟
خیر. مکش مستقیم از زیر دستگاه در بسیاری از پروژهها قابل استفاده است، اما مناسب بودن آن به شرایط فضا و نحوه طراحی سیستم بستگی دارد.
چرا در سالنهای با سقف بلند کانال برگشت اهمیت بیشتری دارد؟
زیرا افزایش ارتفاع میتواند باعث ایجاد اختلاف دما و لایهبندی حرارتی شود و محل مکش هوا اهمیت بیشتری پیدا میکند.
آیا دریچه برگشت باید نزدیک کف باشد؟
نه لزوماً. محل دریچه برگشت باید بر اساس الگوی گردش هوا، ارتفاع سقف، کاربری فضا و سایر شرایط پروژه تعیین شود.
آیا کانال برگشت باعث کاهش مصرف برق داکت اسپلیت میشود؟
صرفاً وجود کانال برگشت باعث کاهش مصرف برق نمیشود؛ اما طراحی صحیح مسیر برگشت میتواند به عملکرد مناسبتر سیستم کمک کند.
آیا کانال برگشت باید عایق شود؟
در بسیاری از شرایط، بهخصوص زمانی که کانال از فضای غیرشرایطی عبور میکند، عایقکاری برای کنترل انتقال حرارت و جلوگیری از تعریق اهمیت دارد. جزئیات عایقکاری باید متناسب با شرایط پروژه تعیین شود.
بهترین محل دریچه برگشت داکت اسپلیت کجاست؟
محل واحدی که برای تمام پروژهها بهترین باشد وجود ندارد. این محل باید با توجه به هندسه فضا، محل دریچههای رفت، ارتفاع سقف، بار حرارتی و الگوی گردش هوا تعیین شود.
